دانلود پاورپوینت پله و آسانسور ( پروژه عناصر و جزئیات ساختمان 2 )

دانلود پاورپوینت پله و آسانسور

دانلود پاورپوینت پله و آسانسور

ارتفاع پله
سه فرمول تجربی برای محاسبه کف پله و ارتفاع پله :
ارتفاع یک پله S = و اندازه کف پله = a
فرمول اندازه قدم : ۲S + a = 63 – 65 cm
فرمول راحتی : a – S = 12 cm
فرمول احتیاط : a + S = 46 cm
با توجه به سه فرمول فوق ، در منازل مسکونی مناسبترین ارتفاع برای پله ۱۷ سانتی متر و برای کف پله ۲۹ سانتی متر خواهد بود که با توجه به این اندازه ها شیب پله ۳۰ درجه می باشد.
اندازه ارتفاع پله برای مکانهای مختلف
پله های آزاد ۱۴ سانتی متر
پله های سالن اجتماعات و سینما و … ۱۶ سانتی متر
پله های مدارس ۱۶-۱۷ سانتی متر
پله های منازل ۱۷-۱۹ سانتی متر
پله های فرعی تا ۲۰ سانتی متر

فاصله کف پله تا سقف نباید در هیچ موردی از حداقل لازم ۱٫۹۰٫متر کمتر باشد

انواع پلکان :
رشته پلکان مستقیم
پلکان ¼ گردش
پلکان ½ گردش

پلکان مستقیم:بدون وجود پاگرد واسطه از طبقه ای به طبقه دیگر صعود می کند

پلکان ۴\۱ گردش:با صعود به پاگرد میان طبقات یک گردش ۹۰ درجه ای انجام می شود

پلکان ۲\۱:
با صعود به پاگرد میان طبقات با انجام یک چرخش ۱۸۰ درجه موازی با رشته پلکان زیرین به طبقه فوقانی صعود میکند.

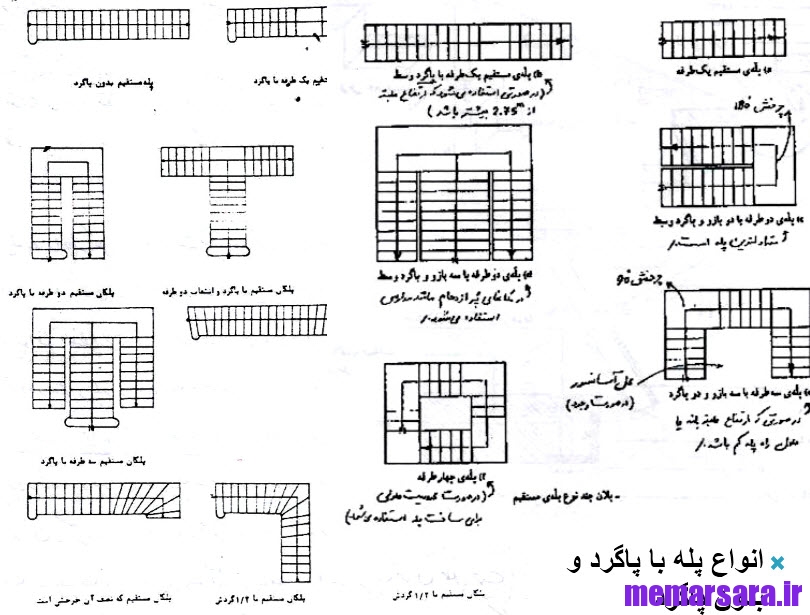

انواع پله از نظر شکل ظاهری
پله بدون پاگرد

پله با پاگرد

پله گرد

پله های بدون پاگرد
این نوع پله ها ساده ترین و در عین حال نامناسب ترین نوع پله می باشد که در مواقع اضطراری ناشی از نبودن فضای کافی و یا برای صرفه جویی در فضا و یا در مواقعی که اختلاف ارتفاع کم بوده و تعداد پله زیاد نباشد (کمتر از ۱۰ پله ) مورد استفاده قرار می گیرد. در این پله ها باید سعی شود تعداد پله ها از ۱۴ عدد تجاوز نکند زیرا تعداد بیش از این مقدار باعث زیاد خستگی می شود لذا در مواردی که تعداد پله زیاد باشد ساختن پله بدون پاگرد مناسب نمی باشد.
در صورتیکه پله بدون پاگرد ، مستقیم باشد ، آنرا پله راست می گویند.
تاریخچه آسانسور:
تاریخچه پیدایش آسانسور به ۲۵۳سال قبل از میلاد مسیح بازمی گردد. ارشمیدس وسیله ای شبیه به آسانسور اختراع کرد که قابلیت حمل یک نفر را برای ارتفاعات نه چندان زیاد را داشت. این آسانسور دستی نمونه ای از نخستین حرکات بشر برای ساختن یک بالابر بود.
البته گفته شده که مصریان باستان نیز به وسیله بالابر در اهرام حرکت می کردند. در سال۱۸۵۰ نخستین آسانسور هیدرولیکی برای یک ساختمان ۴ طبقه ساخته شد. در سال۱۸۵۳ الیشا گرویس از اهالی نیویورک، آسانسوری با نوعی ایمنی خودکار برای ممانعت از سقوط سکوی این وسیله ساخت. در صورتی که ریسمان آسانسور پاره می شد، این سیستم ایمنی به فریاد سرنشینان می رسید.
آسانسور در داخل محیطی نصب می شود که از سه قسمت تشکیل شده است :

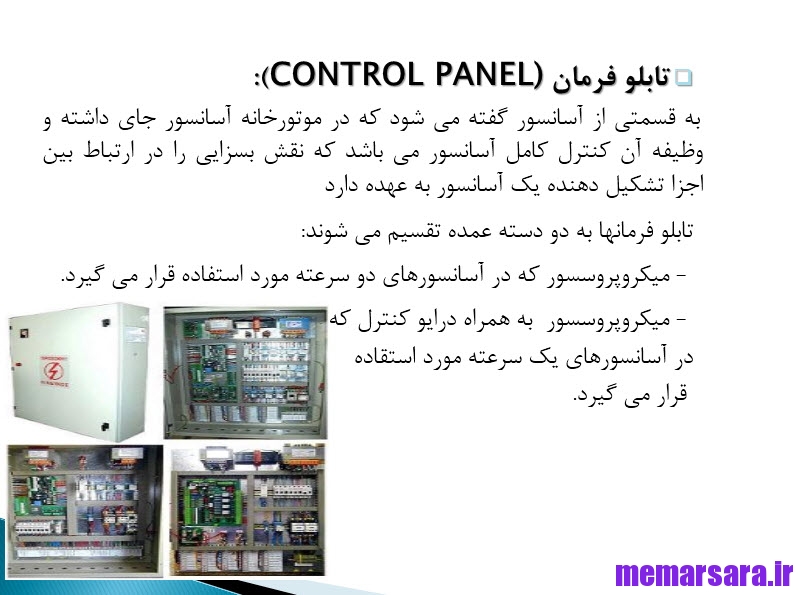

موتورخانه : برای برقراری موتور و گیربکس و تابلو کنترل آسانسور و تابلو برق .
چاه آسانسور : برای نصب درها ، ریلها و همچنین محلی برای حرکت کابین و وزنه .
چاهک : در پایین ترین قسمت چاه آسانسور،برای ضربه گیرها و بافرها .
موتور گیربکس بعنوان قلب آسانسور و تابلو کنترل بعنوان مغز آسانسور عمل می نماید .

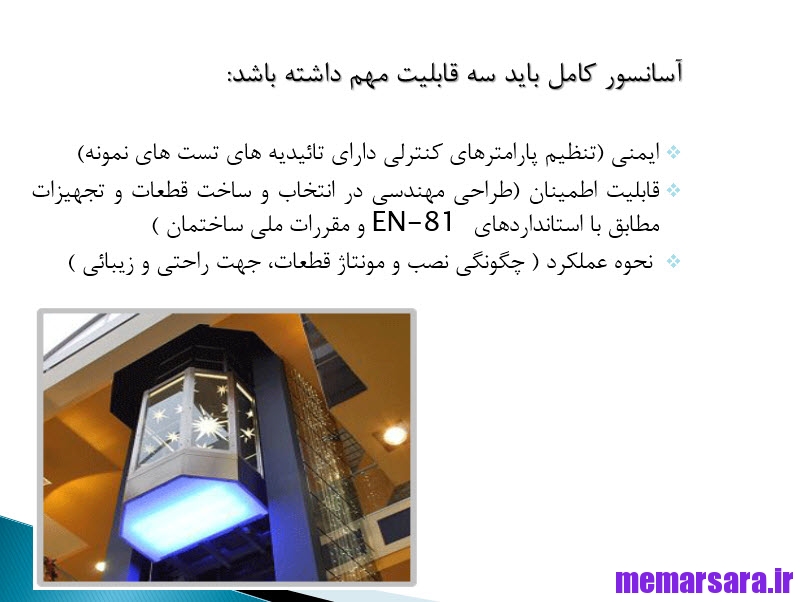

آسانسور کامل باید سه قابلیت مهم داشته باشد:

ایمنی (تنظیم پارامترهای کنترلی دارای تائیدیه های تست های نمونه)
قابلیت اطمینان (طراحی مهندسی در انتخاب و ساخت قطعات و تجهیزات مطابق با استانداردهای EN-81 و مقررات ملی ساختمان )
نحوه عملکرد ( چگونگی نصب و مونتاژ قطعات، جهت راحتی و زیبائی )

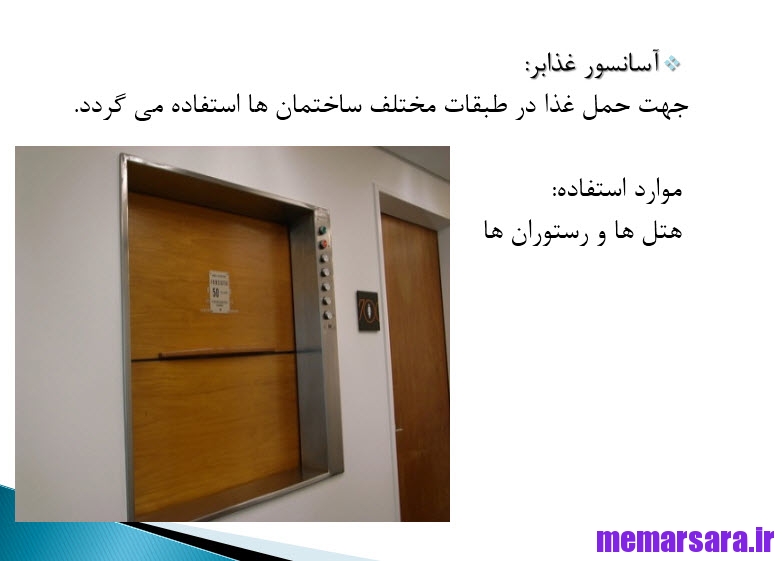

نمونه ای از اسلاید های پاورپوینت پله و آسانسور :

فهرست پاورپوینت :

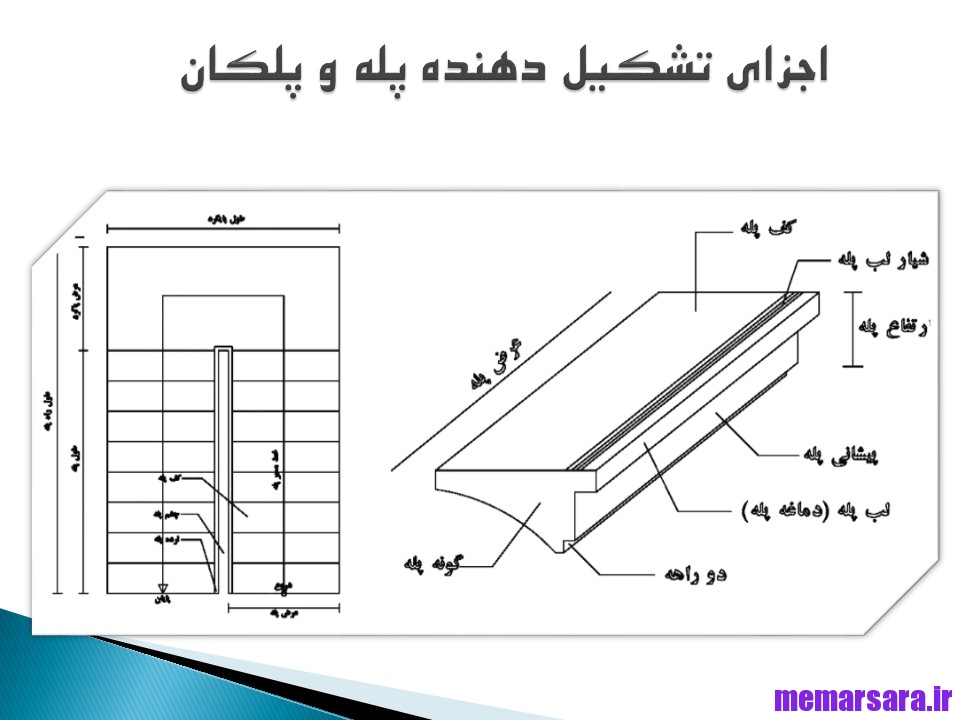

اجزای تشکیل دهنده پله و پلکان

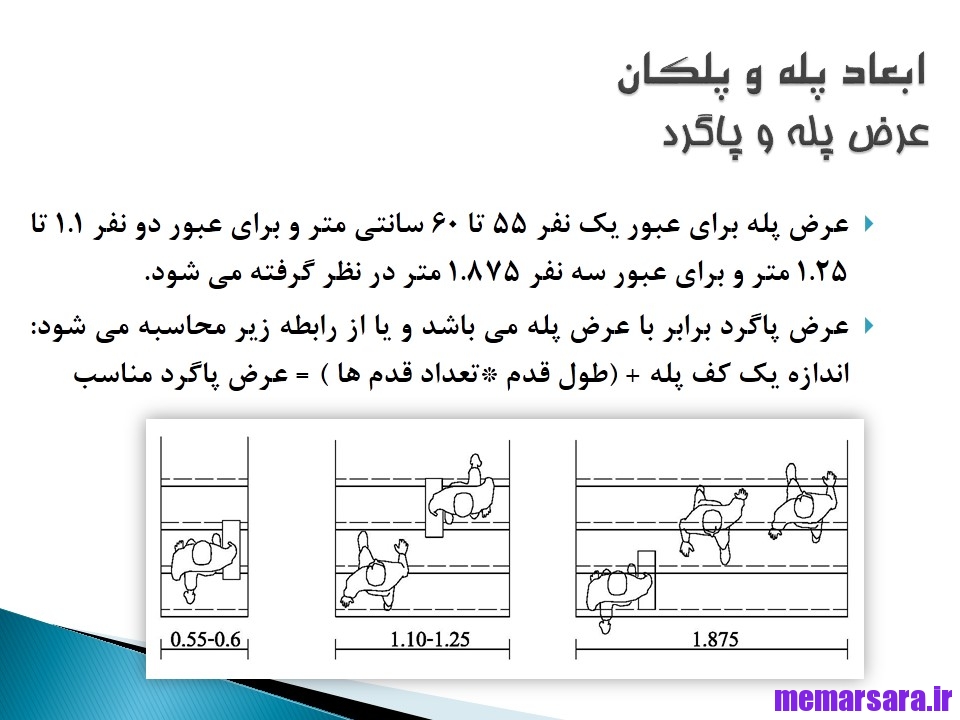

ابعاد پله و پاگرد
محل قرار گیری پله در ساختمان
انواع پله از نظر شکل ظاهری
انواع پله از نظر مصالح مصرفی
جزئیات اجرایی اتصال پاگرد به دیوار
آسانسور (  Elevator)
تاریخچه آسانسور
آسانسور در داخل محیطی نصب می شود که از سه قسمت تشکیل شده است
آسانسور کامل باید سه قابلیت مهم داشته باشد

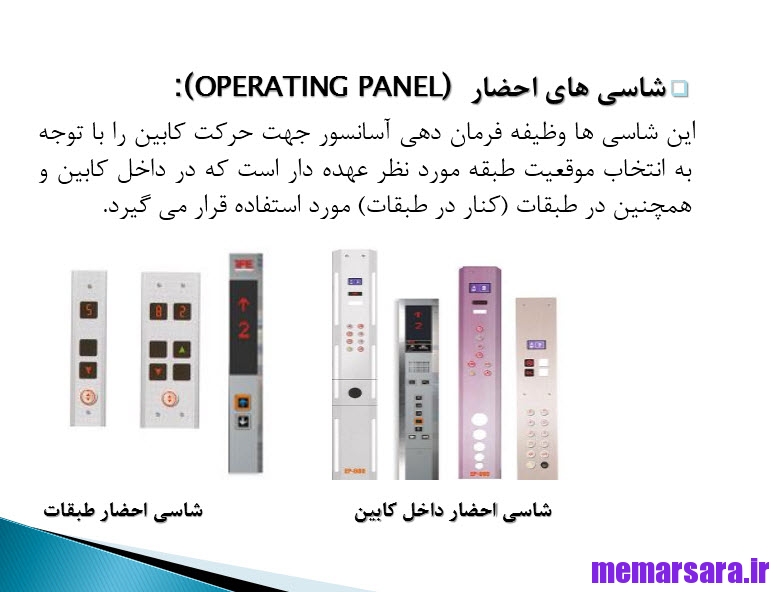

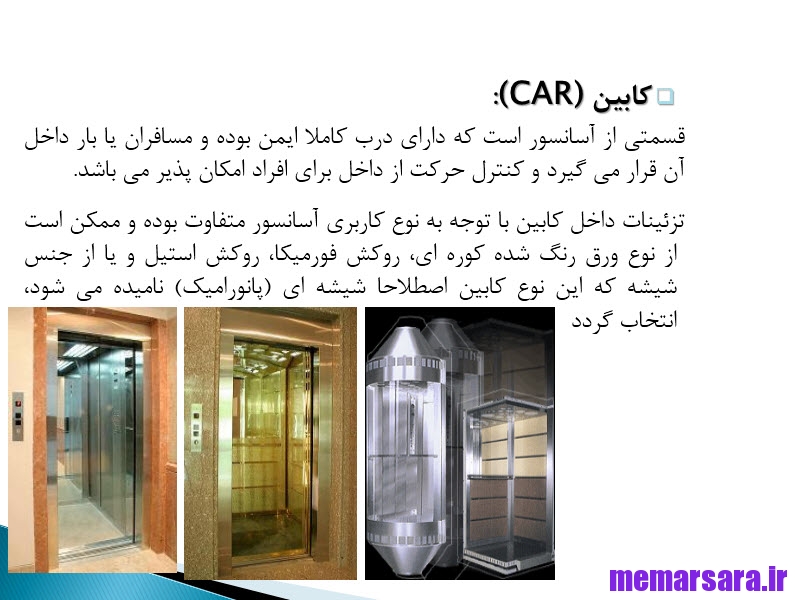

اجزاي اصلي تشكيل دهنده آسانسور
انواع آسانسور
انواع آسانسورهای از نظر ساختار

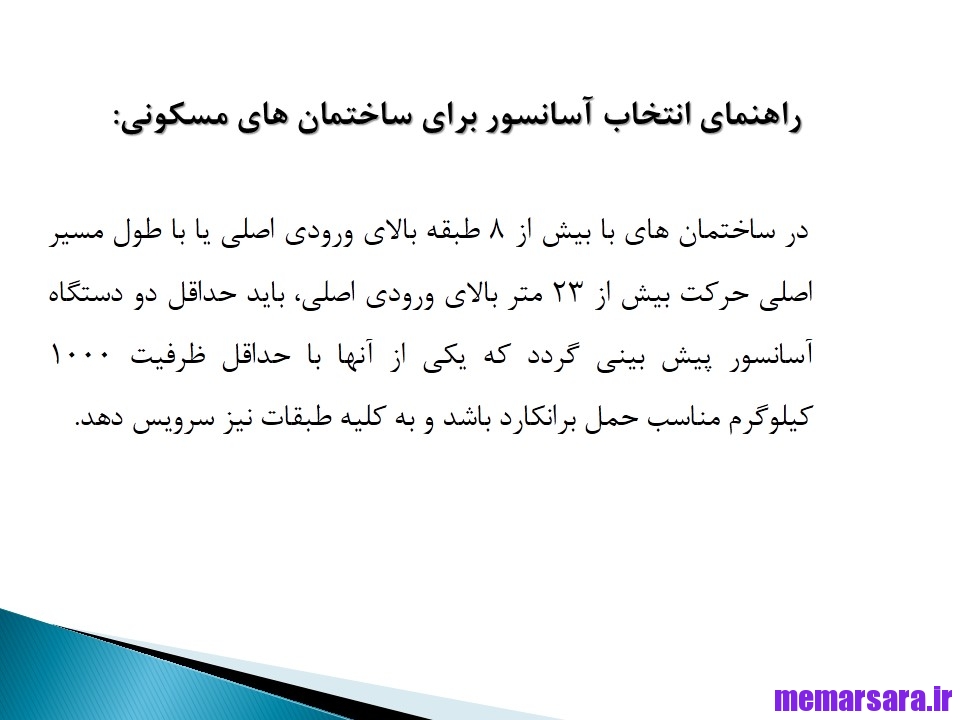

راهنمای انتخاب آسانسور برای ساختمان های مسکونی
بررسی فضای مورد نیاز سیستم آسانسور
طول مسیر حرکت آسانسور(TRAVEL)
فضای مورد نیاز جهت موتورخانه آسانسور
مراحل طراحی و اطلاعات ساخت آسانسور از آماده سازی چاهک تا بتن ریزی
آنالیز مراحل طراحی آسانسور
ضرورت نوسازی آسانسورهای قدیمی
رایج ترین اشتباهات نصابان آسانسور
منابع و ماخذ

تعداد صفحات : 148 اسلاید

فرمت : پاورپوینت – PPTX (قابل ویرایش)

حجم : 15.3 مگابایت
